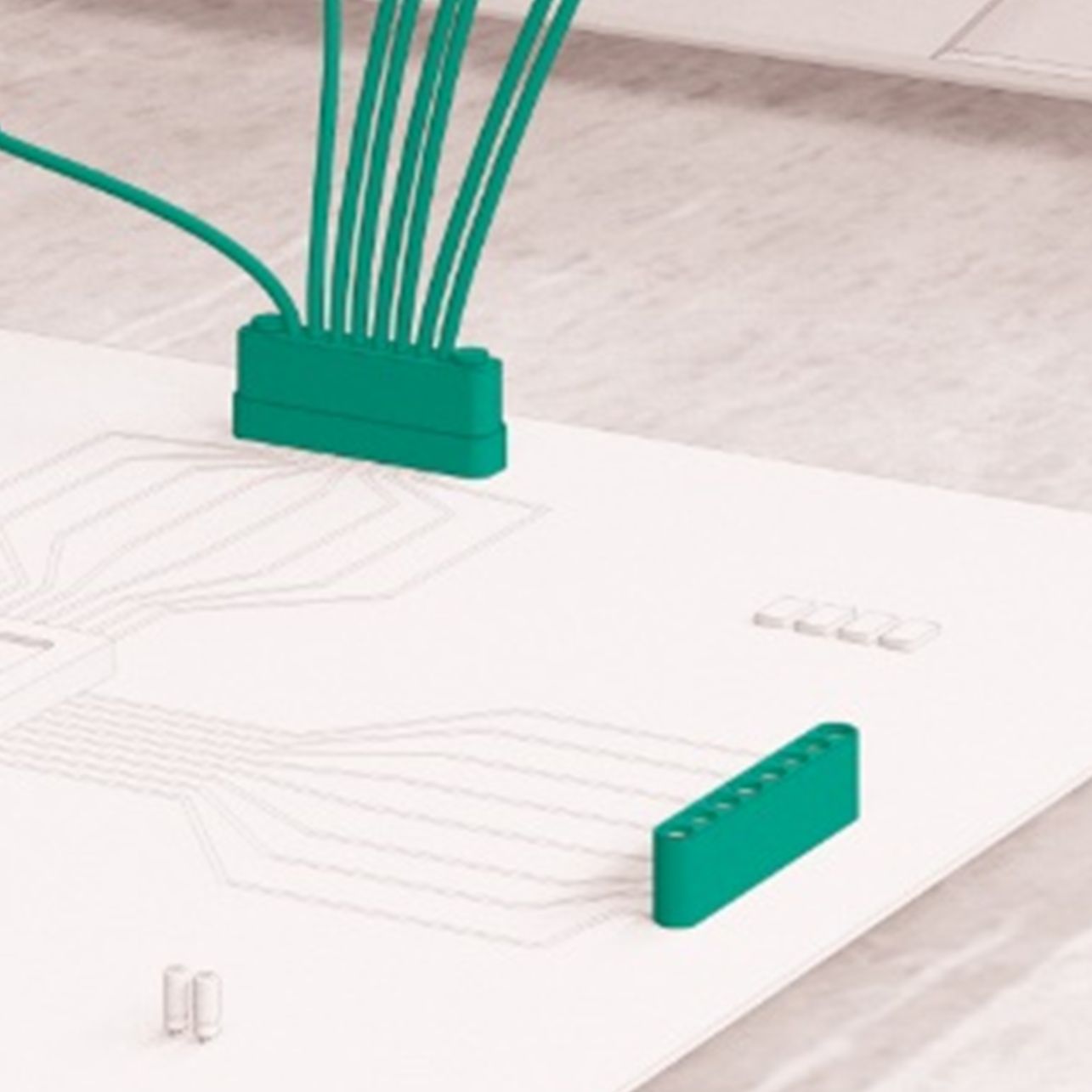

Der lötfreie Multikoax-Steckverbinder MXPD70 wurde für eine optimale Signalintegrität in engen Räumen entwickelt und bietet eine Bandbreite von bis zu 70 GHz.

Sein innovatives Schnittstellendesign sorgt für überragende mechanische Zuverlässigkeit und garantiert eine präzise Reproduzierbarkeit der Werte, so dass jedes Mal genaue und einheitliche Ergebnisse erzielt werden. Die ultraflache rechteckige Version kann leicht unter einem Heizlüfter sehr nahe am Chip platziert werden, um verlustbehaftete Leiterbahnlängen zu minimieren.

Vertrauen Sie auf MXPD70, wenn es darum geht, Ihre Testfähigkeiten weiter zu entwickeln. Diese Steckverbinder-Linie bietet die Leistung und Zuverlässigkeit, die für die Messung von Halbleiter-Evaluierungs- und Referenzboards, Test- und Charakterisierungsboards sowie Systemtests unerlässlich sind.

• überlegene Signalintegrität bis zu 70 GHz, geeignet für 112-Gbit/s-Datenanalyse
• 3,4 mm / 0,134 Zoll Signal-zu-Signal-Raster
• identische Layouts für gerade und rechtwinklige Versionen
• keine Hartgold-Beschichtung auf der Leiterplatte erforderlich
• schwenkbarer Schnittstellenschutz

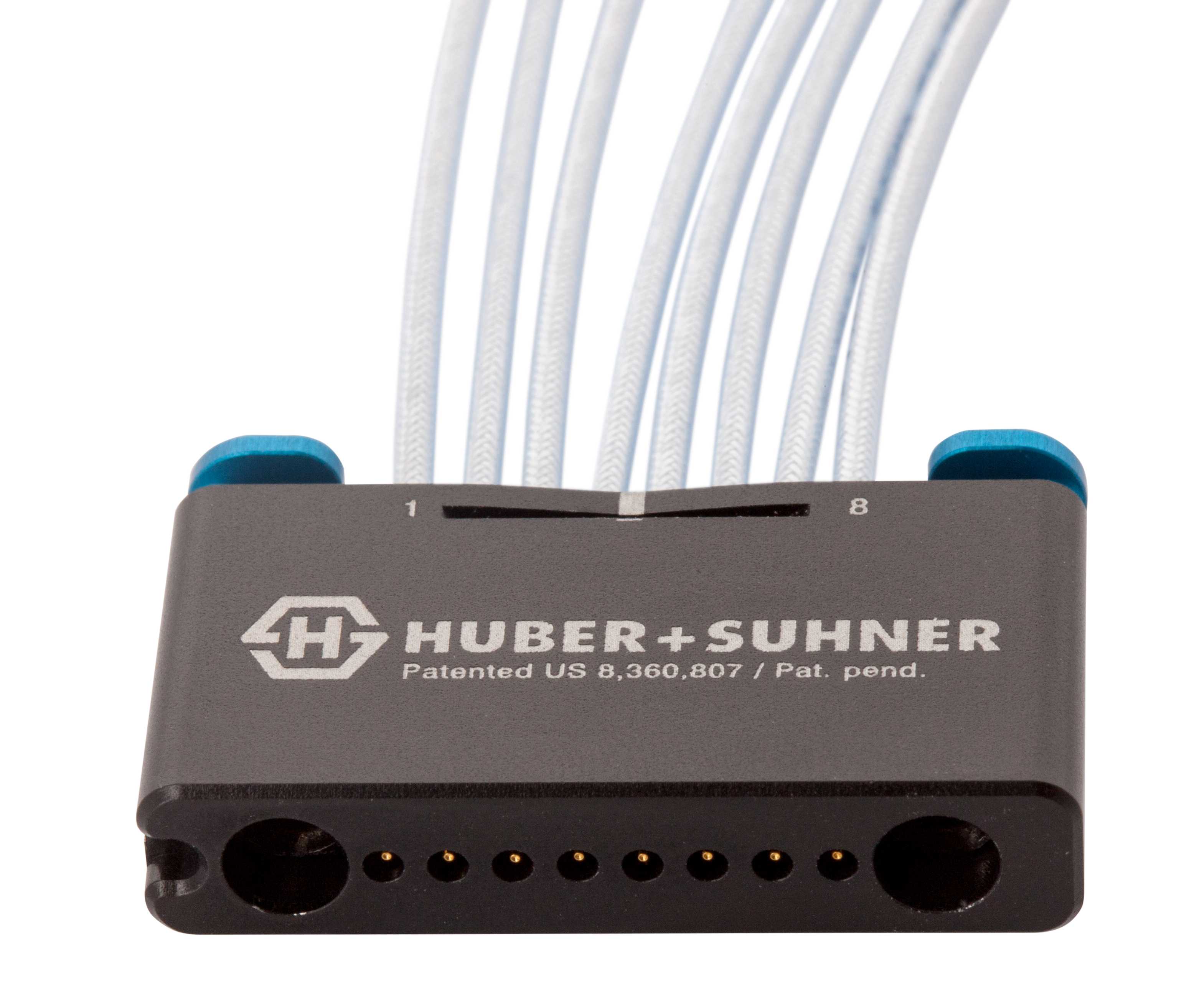

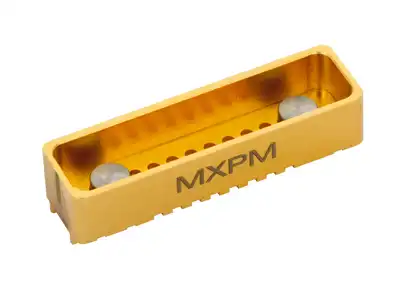

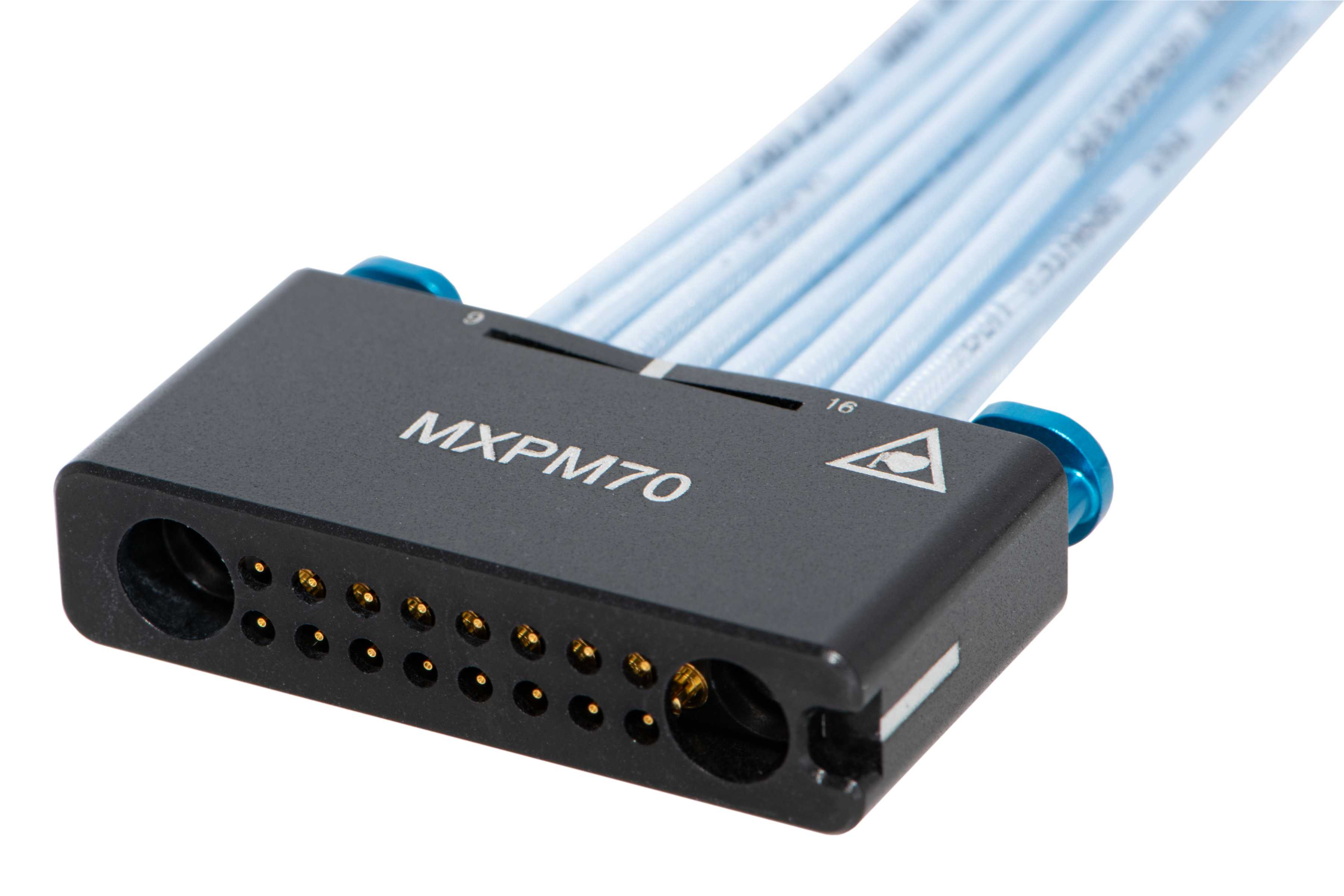

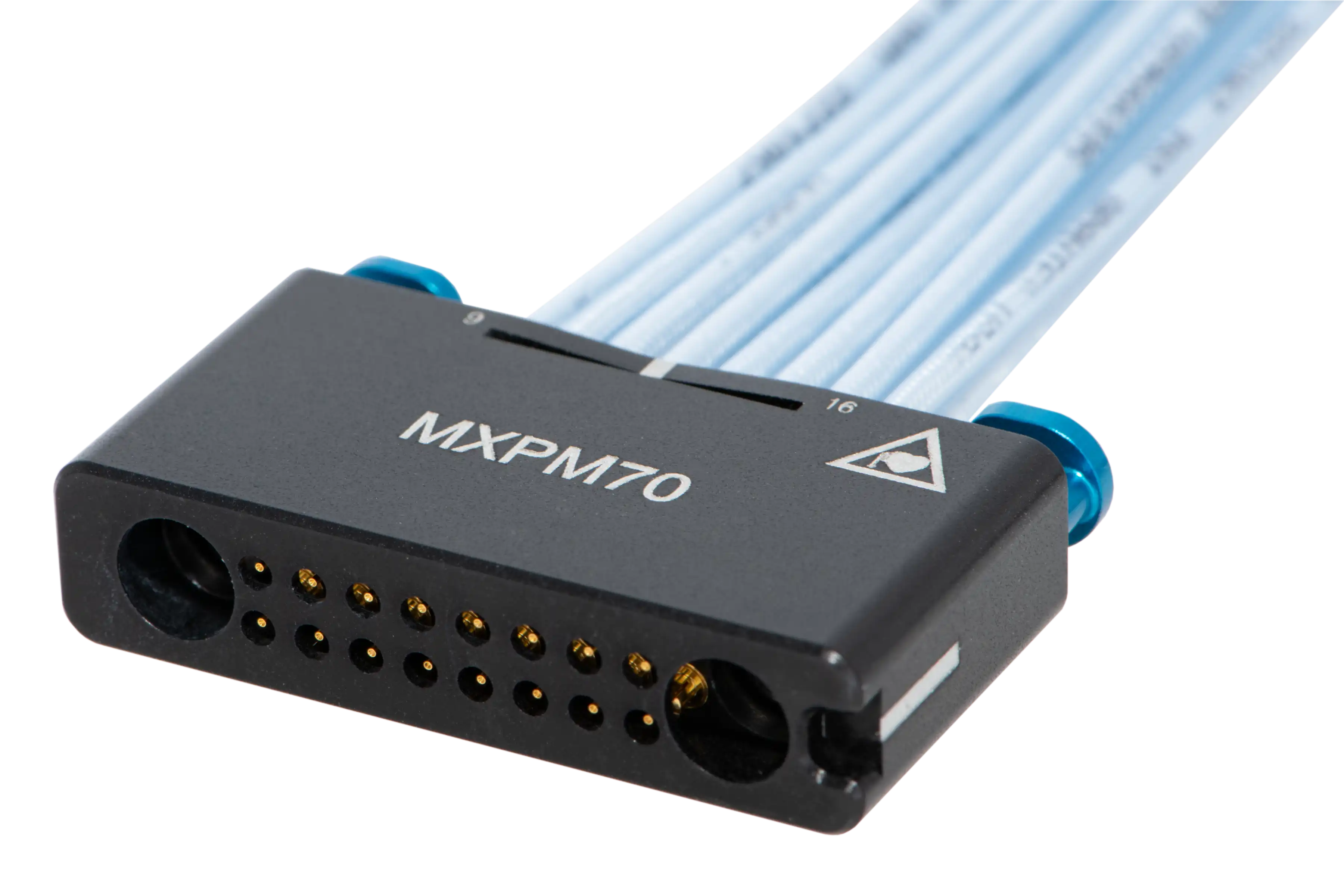

MXPM ist die zukunftsweisende Multikoax-Lösung, die bis zu 90 GHz/PAM4, 224 GBit/s unterstützt. Die MXPM-Serie bietet ein hochdichtes Rastermaß von 2,54 mm (0,1 Zoll) und garantiert mit ihrer nutzerfreundlichen Magnetbefestigungsverbindung ein müheloses Handling und liefert Leistung, Zuverlässigkeit und Mehrwert.

Merkmale:

• Betriebsbereich bis zu 90 GHz
• breitbandige Charakteristik
• 1x8 und 2x8 gebündelte Lösungen verfügbar
• 2,54 mm (0,1 Zoll) Kanalabstand (Innenleiter zu Innenleiter)
• standardmäßige Phasenanpassung von bis zu +/- 1 ps
• magnetischer Kopplungsmechanismus
• automatischer Interfaceschutz
• kostengünstige PCB-Sockel
• hochflexibles und ultrastabiles Multiflex-Kabel

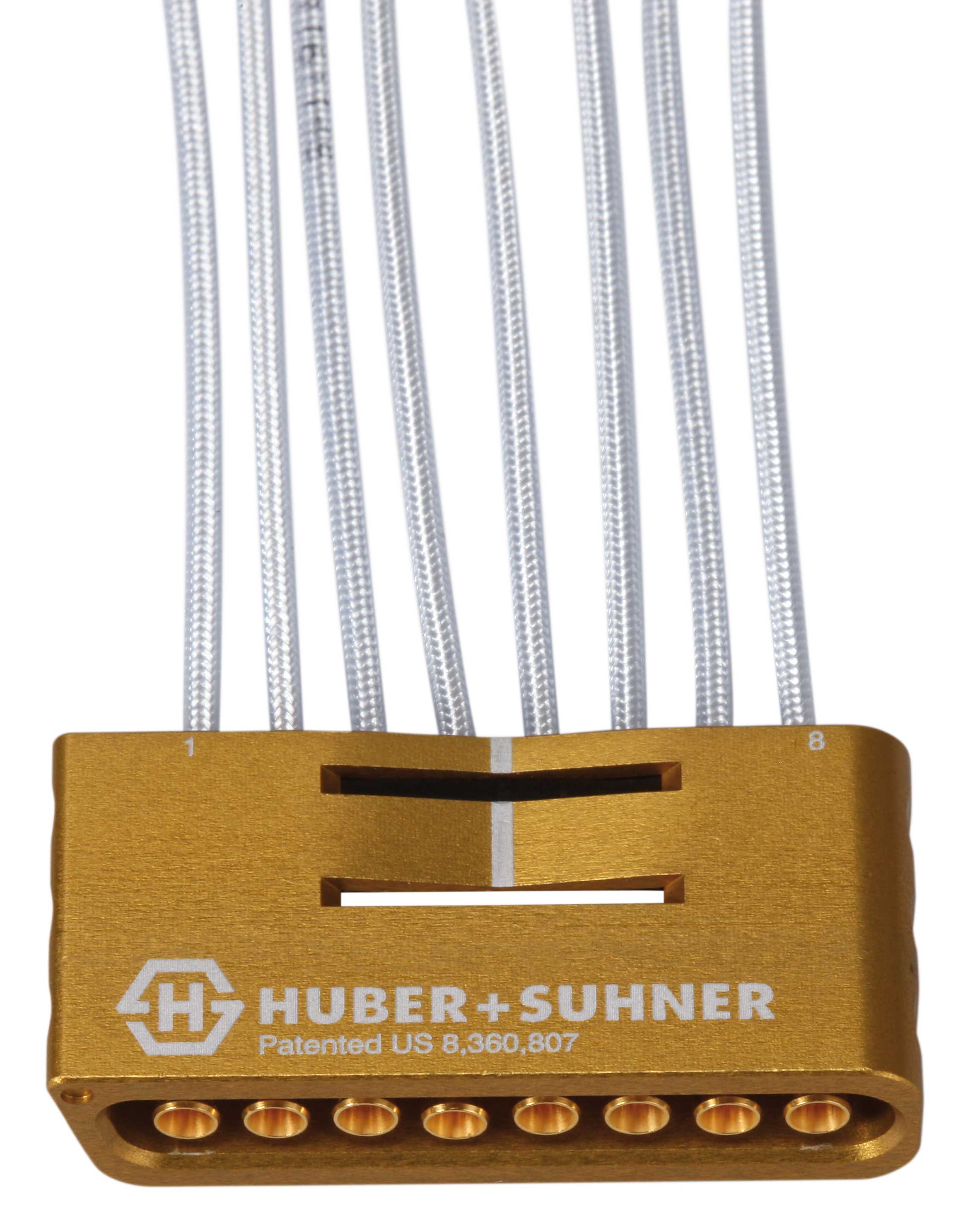

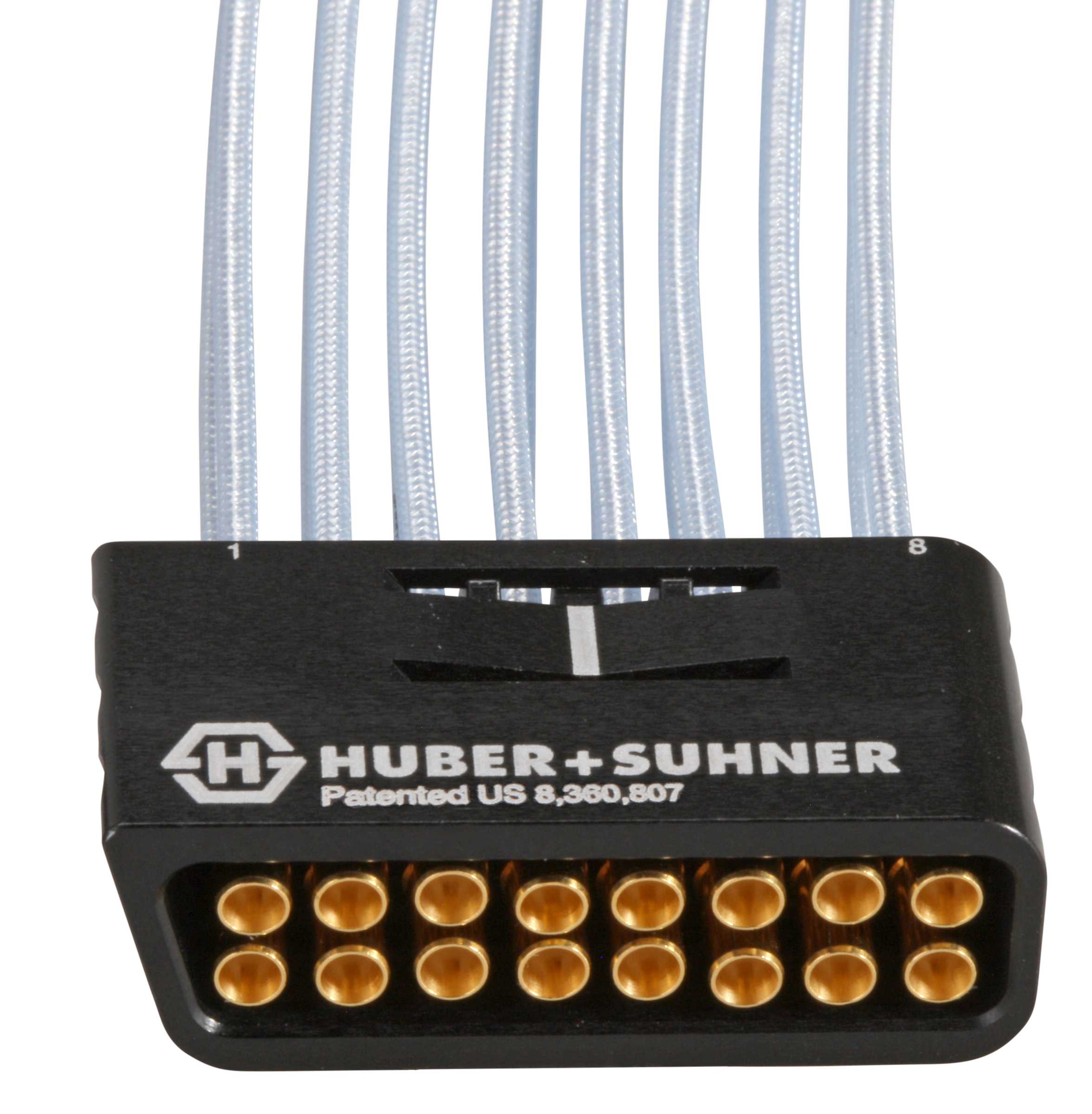

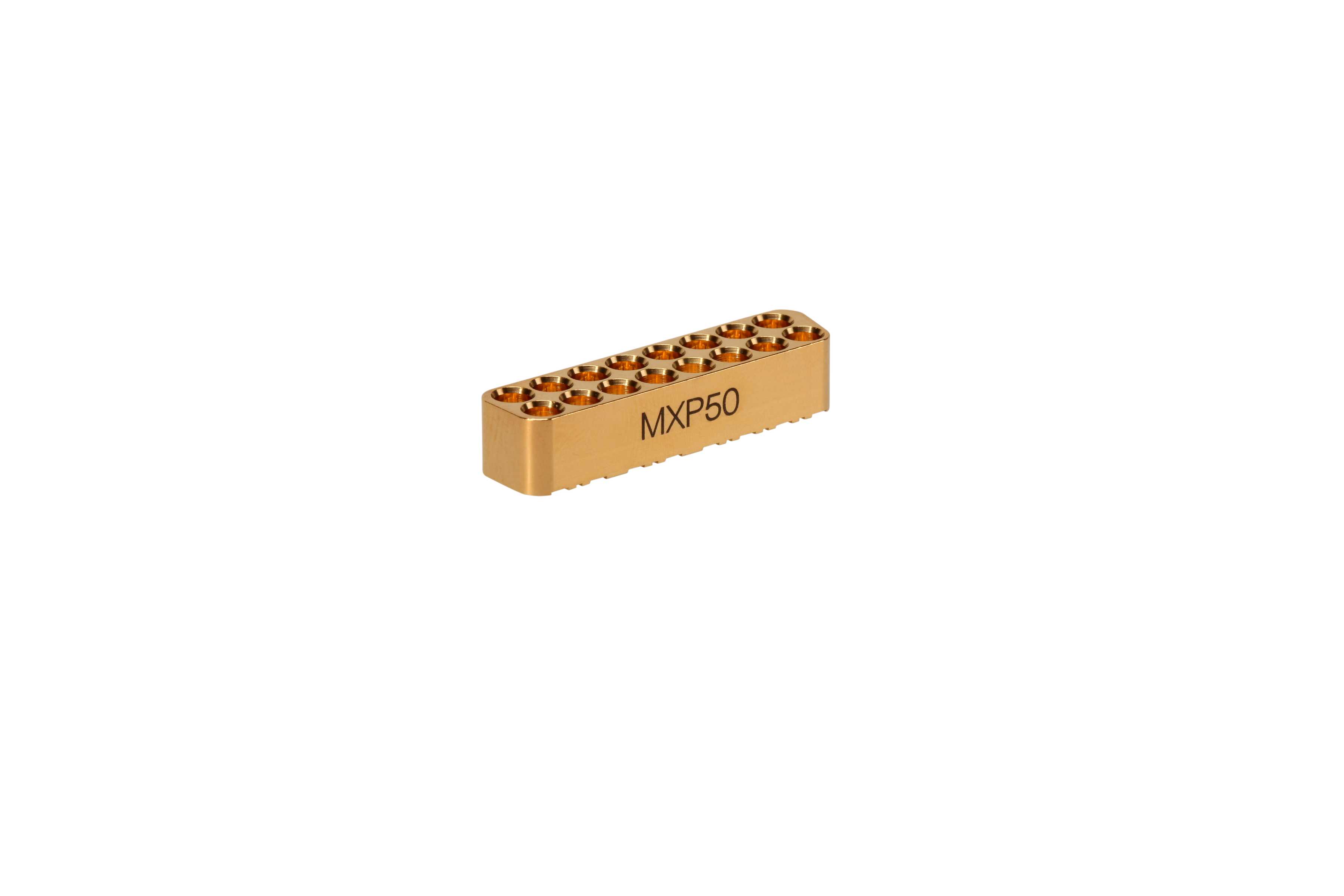

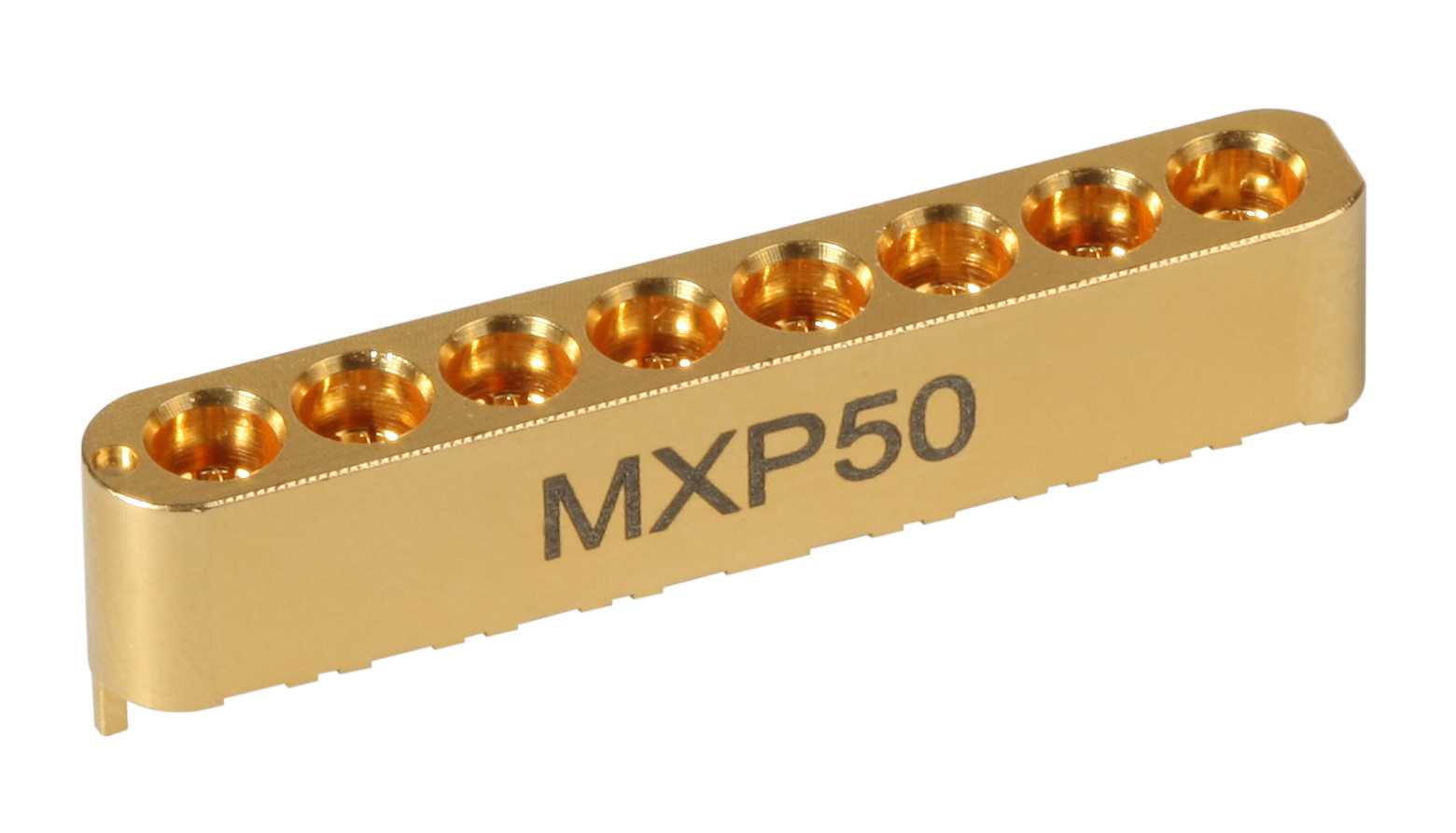

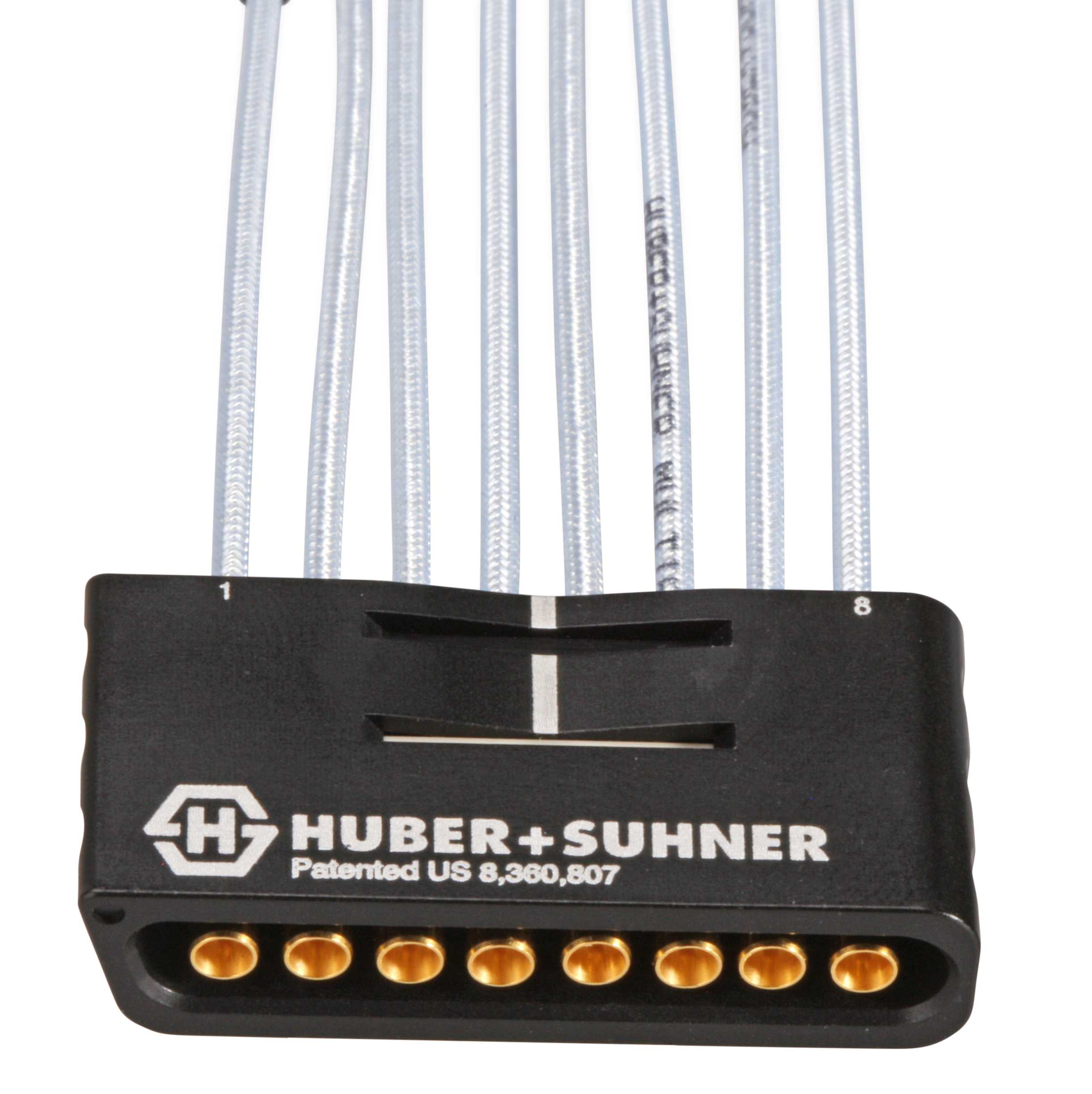

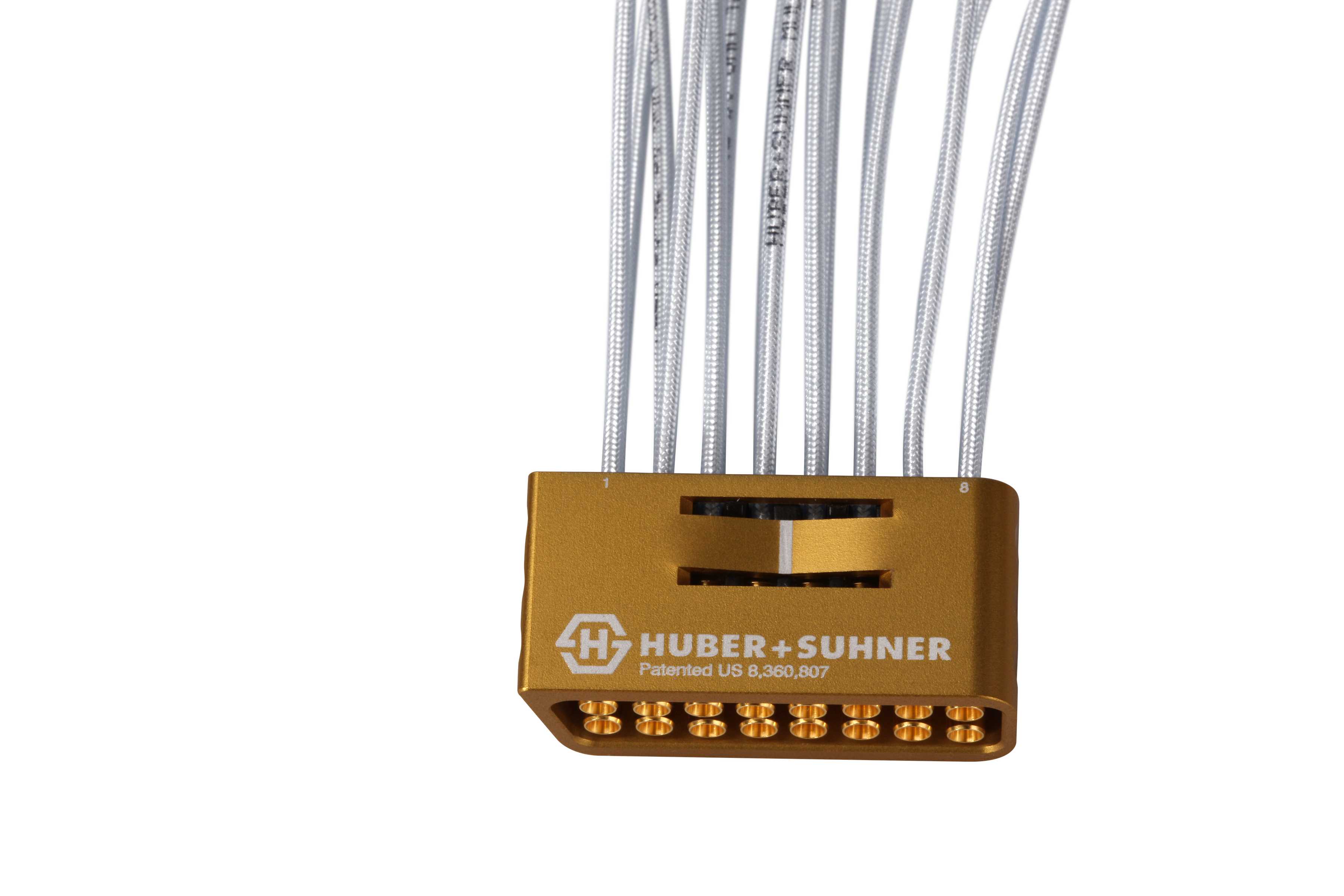

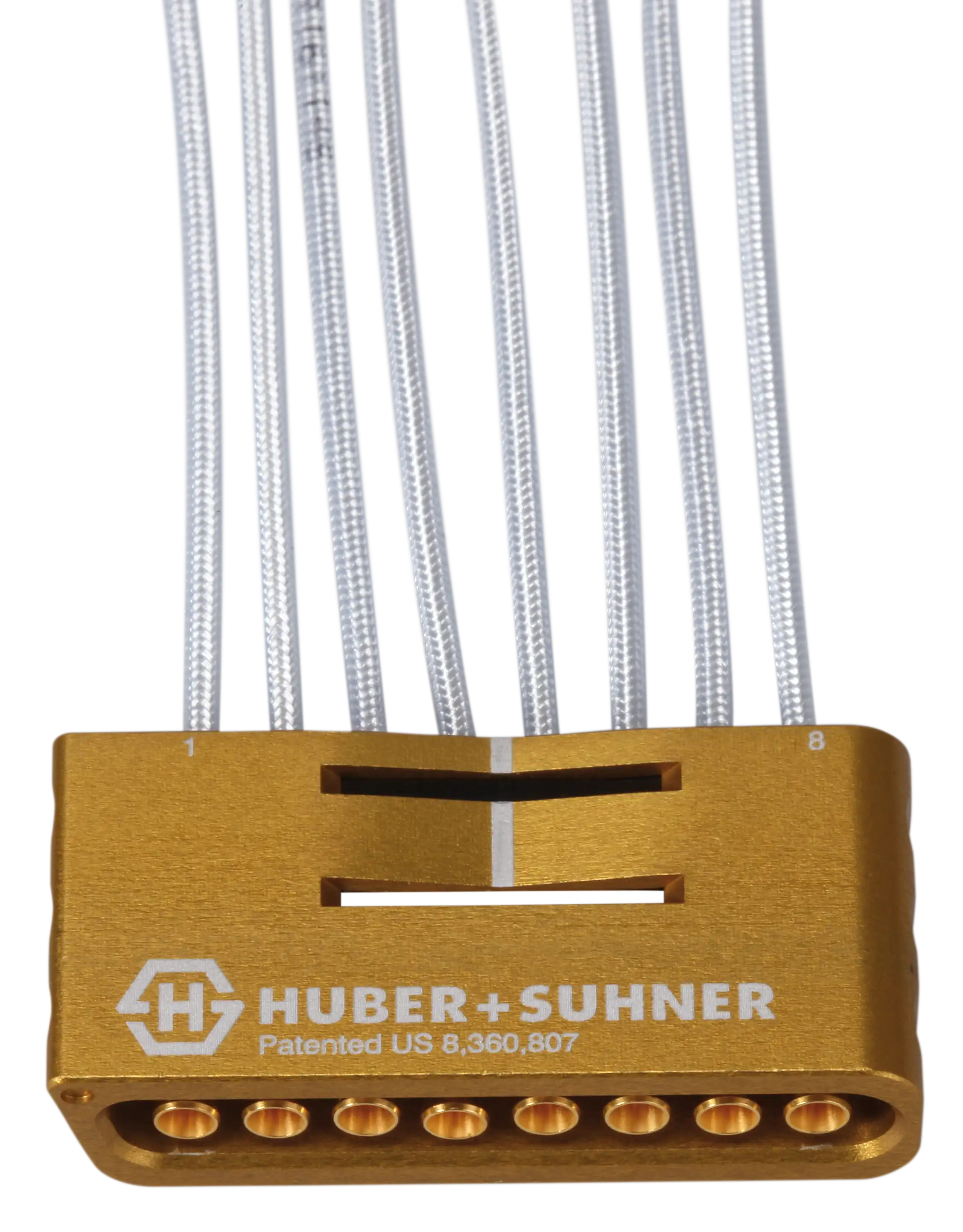

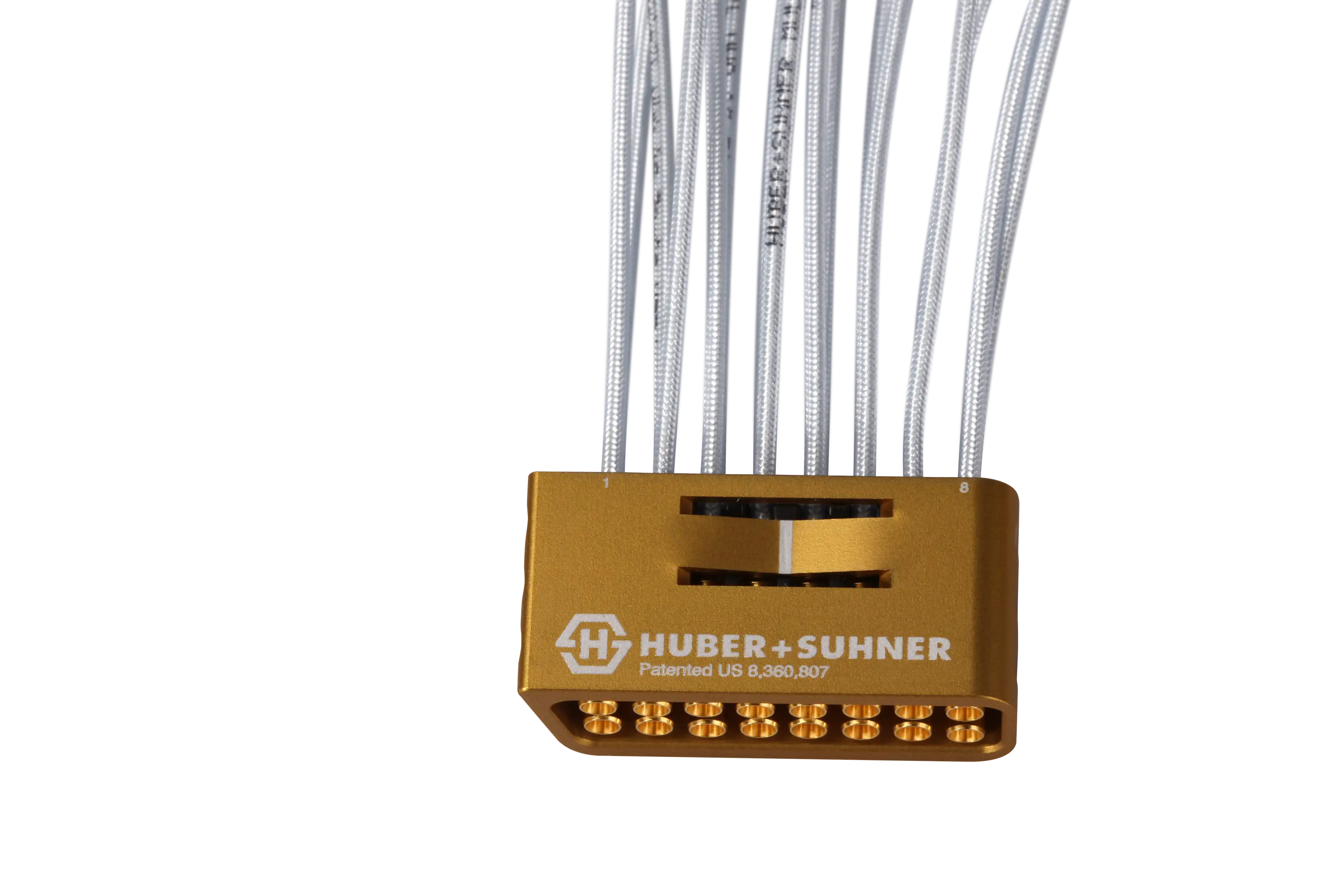

Die MXP-Produktreihe bietet eine große Auswahl an Bandbreiten: MXP50 (50 GHz), MXP40 (40 GHz) und MXP18 (18 GHz), die Anforderungen an Datenübertragungsraten bis zu 56 GBit/s und darüber hinaus abdecken. Die gesamte MXP-Familie ist standardmäßig mit dem hochflexiblen und ultrastabilen MULTIFLEX-Kabel ausgestattet.

Merkmale:

• Betriebsbereich bis zu 50 GHz
• breitbandige Charakteristik
• 1x8 und 2x8 gebündelte Lösungen verfügbar
• 4 mm (0,16 Zoll) Kanalabstand (Innenleiter zu Innenleiter)
• standardmäßige absolute Phasenanpassung von bis zu +/- 2 ps
• höchste Dichte – geringster Verlust
• aufschiebbare Verbindung – muss nicht geschraubt werden
• hochflexibles und ultrastabiles MULTIFLEX-Kabel
• umfassender technischer Support
