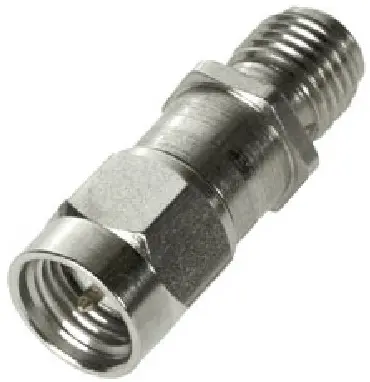

DC BLOCK, 50 Ohm, SMA

Name: DC BLOCK, 50 Ohm, SMA
SKU: 84107082

Produktnummer 84107082

Identifier 1100.19.0001

Variation: -

Wesentliche Eigenschaften

Schnittstellen und Material Daten

Schnittstelle Seite 1	SMA / plug (male)
Standard side 1	IEC 60169-15_MIL-STD-348A/310_CECC 22110
Innenleiter, Material / Veredlung	Messing / Vergoldung
Outer contact, material / plating	Rostfreier Stahl / Passiviert (Beschichtung)
Body, material / plating	Rostfreier Stahl / Passiviert (Beschichtung)
Isolator, Material	PFA / PTFE
Coupling nut, material / plating	Rostfreier Stahl / Passiviert (Beschichtung)
Gasket material	VMQ (Silikongummi)
Schnittstelle Seite 2	SMA / jack (female)
Standard side 2	IEC 60169-15_MIL-STD-348A/310_CECC 22110
Outer contact, material / plating	Rostfreier Stahl / Passiviert (Beschichtung)
Body, material / plating	Rostfreier Stahl / Passiviert (Beschichtung)

Elektrische Daten

Electrical bands

Elektrische Hinweise

Mechanische Daten

Umweltdaten

Impedanz	50 Ω
Frequenzbereich	0.01 GHz to 18 GHz
Rückflussdämpfung typisch	16.54 dB
Insertion loss typical	0.5 dB
Dämpfung nominal	0.1 dB typ. at 23 MHz 0.5 dB typ. at 10 MHz 3 dB typ. at 4 MHz
Kapazität	470 nF
Voltage rating max	200 V DC

Nennleistung	W at °C ambient temperature. Linearly derated to W at °C ambient temperature.
Block type	inner only

Betriebstemperatur	-65 °C ... 125 °C
Schutz gegen Eindringen (IP Rating)	IP54
