Mühelose Kabelführung mit lötfreien MINIBEND-HF-Assemblies

Die weltweite Luft- und Raumfahrt- sowie Verteidigungsindustrie fordern lautstark kleinere und leichtere, effizientere und mit Blick auf ihre Gesamtbetriebskosten (TCO) optimierte Einsatzsysteme. Da Systemingenieure permanent Innovationen entwickeln, um immer mehr Funktionalitäten in immer kleineren Gehäusen zu integrieren, müssen sie ständig auf der Suche nach Verbindungstechnologien sein, die die maximal erreichbare Systemdichte ermöglichen und nicht verhindern, ohne dabei Abstriche bei der Zuverlässigkeit zu machen. Als Marktführer im Bereich der Verbindungstechnologie für raue Umgebungen ist diese Herausforderung die treibende Kraft hinter dem weltweit renommierten Portfolio von HUBER+SUHNER an hochdichten Koaxial-Verbindungsprodukten für raue Umgebungen.

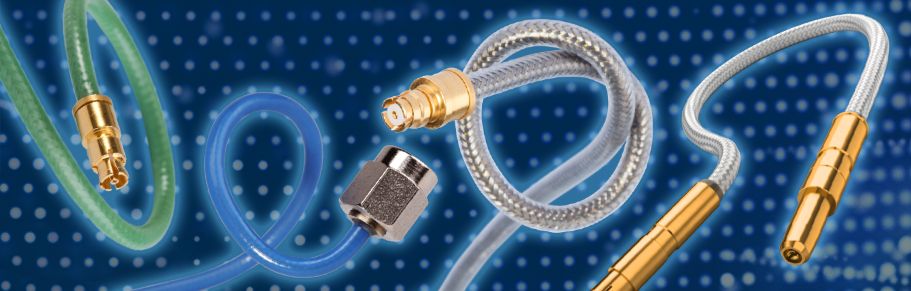

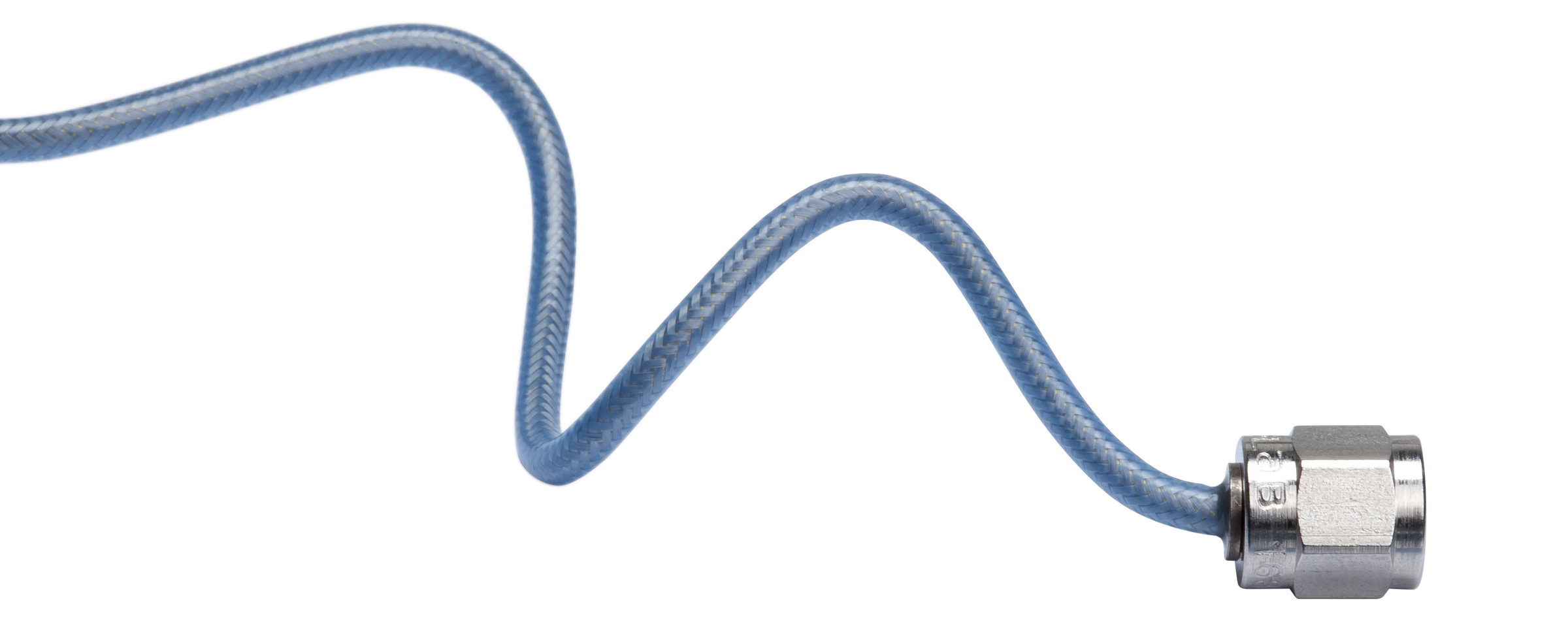

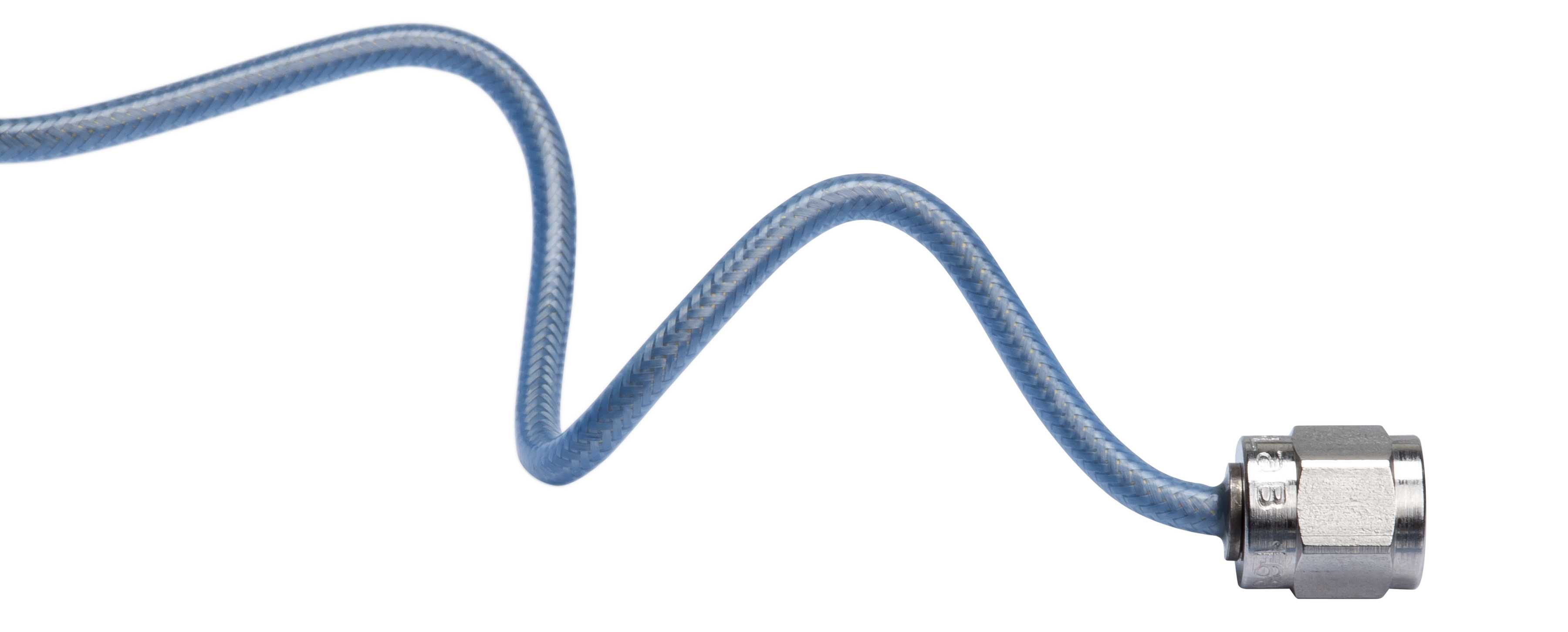

In den letzten 30 Jahren hat HUBER+SUHNER die lötfreie Anschlusstechnik revolutioniert. Sie bildet die Grundlage für sein MINIBEND-Portfolio, die flachsten flexiblen Koaxialkabel-Assemblies der gesamten Branche. Entwickelt als Drop-in-Ersatz für traditionelle halbstarre Koaxialverbindungen (wie .047, .086 und .141), bieten diese flexiblen Assemblies höchste Zuverlässigkeit und einfache Installation. Das ist besonders hilfreich für die Entwicklung von Luft- und Raumfahrt- sowie Verteidigungsplattformen der nächsten Generation, die mehr und mehr zu Systemen mit einer immer höheren Dichte, komplexer Leitungsführung und zunehmend schwierigen Betriebsbedingungen werden.

Erhältlich mit Kabeldurchmessern von 1,6 bis 5,7 mm und zahlreichen hochentwickelten Dielektrika, Abschirmungen, Ummantelungen und Verbindern, stellt die Vielzahl an Optionen, die wir innerhalb unseres MINIBEND-Portfolios anbieten, sicher, dass es eine Kabel-Assembly gibt, die alle Projektanforderungen erfüllt.

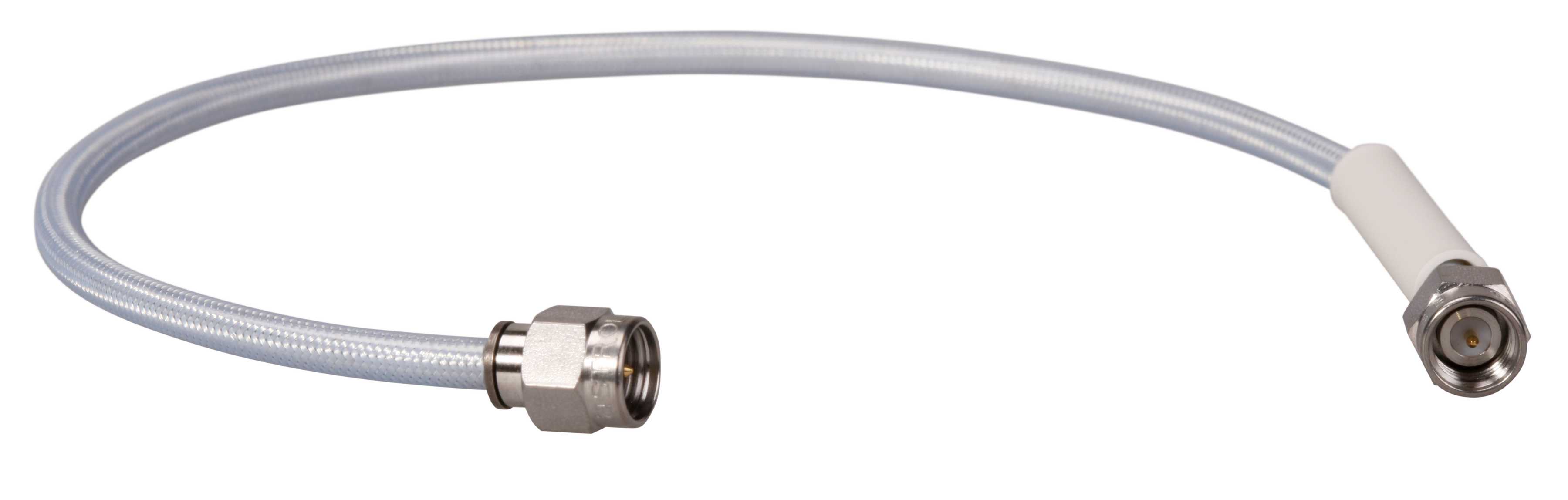

• SCHIRMGEFLECHT - Alle Kabeltypen innerhalb der MINIBEND-Familie sind mit einem Edelstahl-Schirmgeflecht ausgestattet, das die Zugfestigkeit von Lötstellen realisiert, ohne dass eine Zugentlastung erforderlich ist.

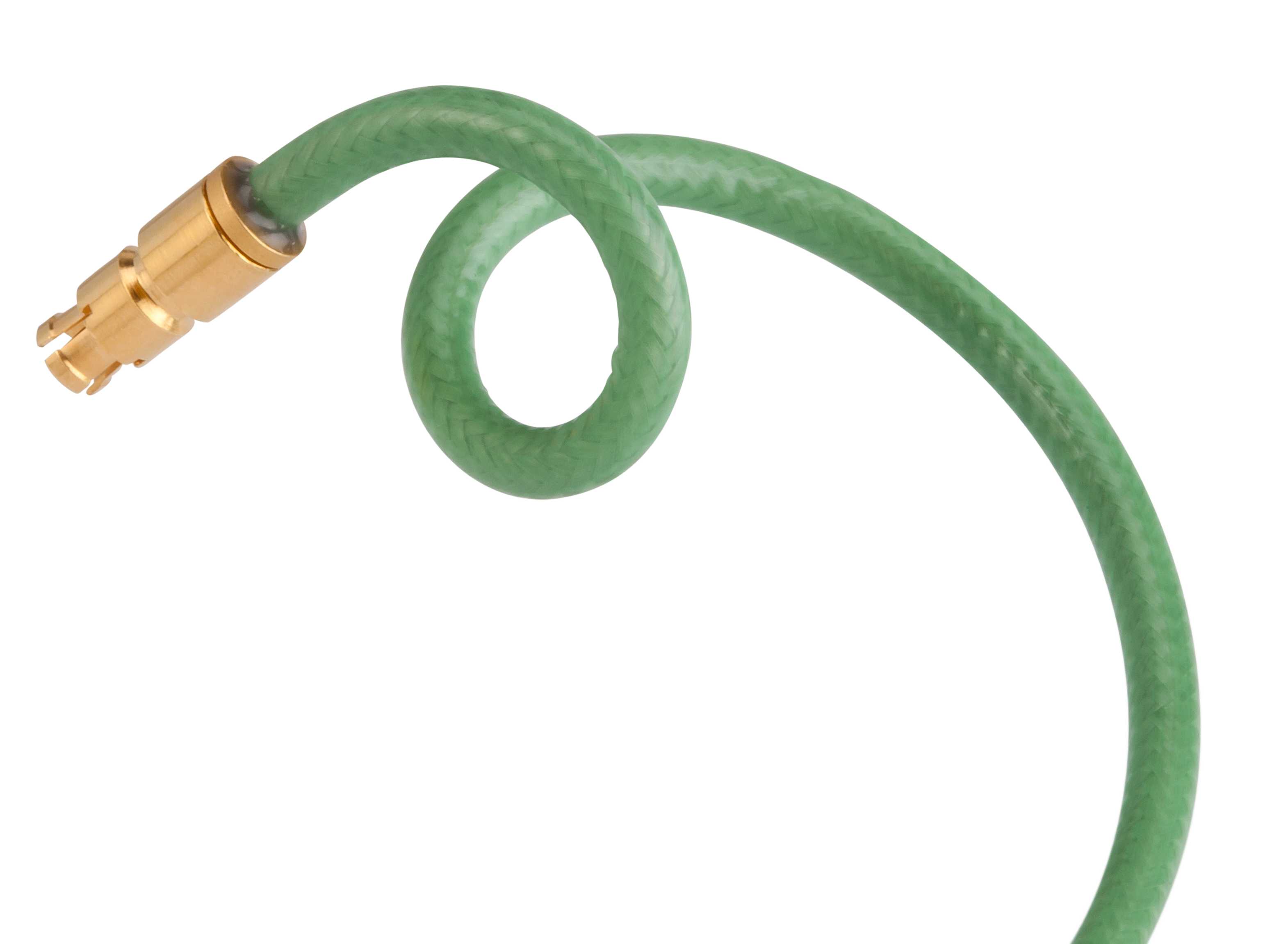

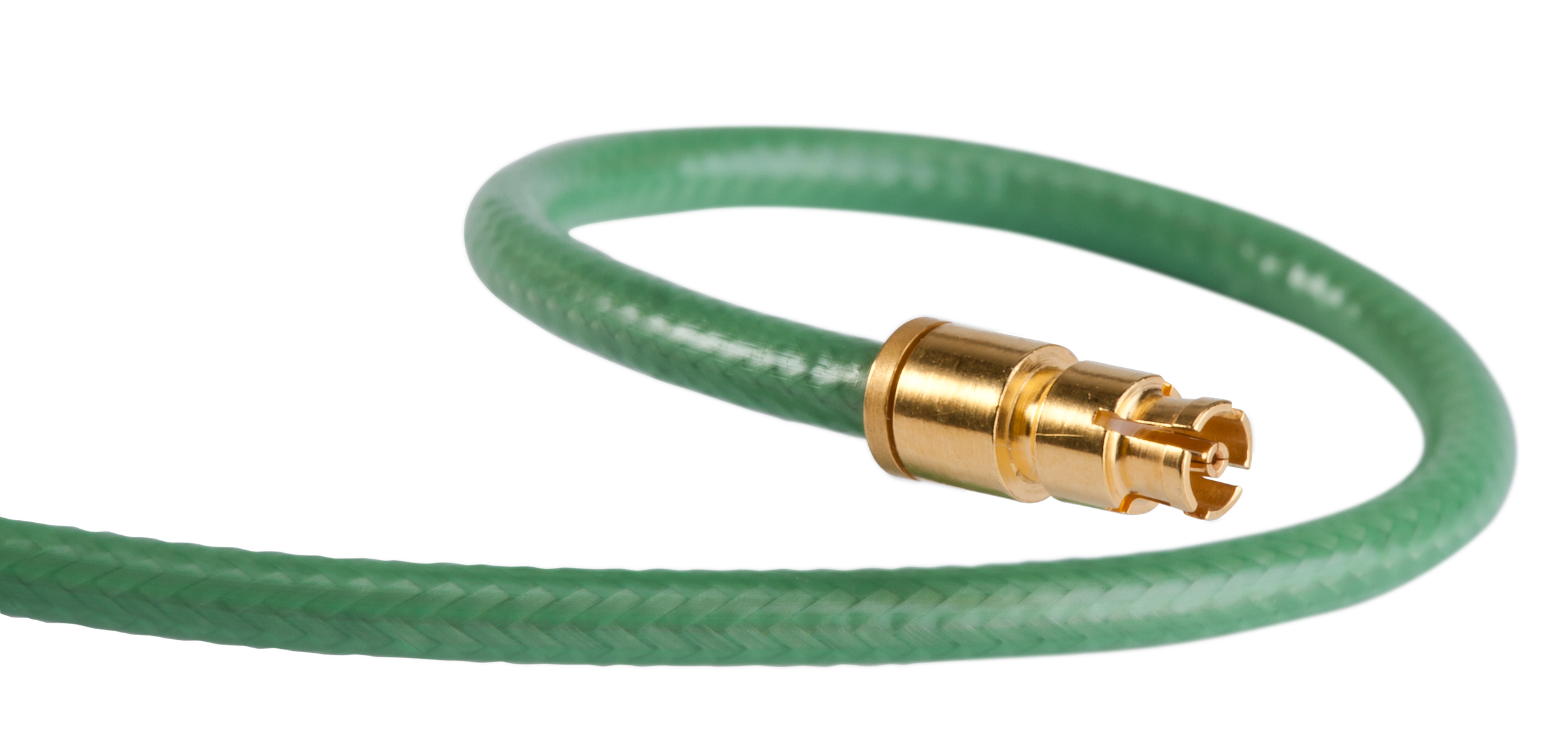

• VERBINDUNGSKONSTRUKTION - MINIBEND-Verbinder sind mit einer extrem zuverlässigen geklemmten Kabelverbindung ausgestattet, die es ermöglicht, das HF-Kabel unmittelbar hinter der Rückseite des Verbindergehäuses zu biegen. Dies ermöglicht eine extreme Dichte, die sonst nur mit vorgefertigten halbstarren Baugruppen erreicht werden kann.
• EPOXYSYSTEM - Das von HUBER+SUHNER entwickelte Epoxysystem macht den geklemmten Schirmgeflecht-Anschluss robuster und erhöht die Zugkraft um 70 %. Dies bietet genügend Torsionsfestigkeit, um mehrere „90°+ Drehungen“ um die Mittelachse zu ermöglichen. Diese Beanspruchung ist bei einer gelöteten Steckverbindung nicht möglich und gleichzeitig eine der Hauptursachen für Ausfälle von gelöteten flexiblen Kabeln während der Systeminstallation beim Integrator.

1. ein geringerer Bedarf an teuren gebogenen oder rechtwinkligen Verbindern aufgrund des engen Biegeradius, der mit MINIBEND-Verbindern erreicht wird
2. Kosten für die Röntgeninspektion werden auch bei Raumfahrt-Anwendungen durch den Wegfall von Lötstellen reduziert
3. verbesserte MTBF (mittlere Betriebsdauer zwischen Ausfällen) gegenüber gelöteten Baugruppen
4. eine deutliche Reduzierung der installationsbedingten mechanischen Ausfälle, wodurch die Ersatzteilkosten gesenkt und die Zykluszeiten verbessert werden
5. ein breites Angebot an MIL-PRF-39012-zertifizierten MINIBEND-Verbindern, die Frequenzen bis zu 85 GHz unterstützen und in einer Vielzahl von Material- und Beschichtungsoptionen erhältlich sind
6. der beste verfügbare Mindestbiegeradius, bis zu 30 Biegezyklen garantiert

Die Kabel-Assemblies der MINIBEND-Familie von HUBER+SUHNER sind als qualifizierte COTS-Produkte mit einem breiten Angebot an Kabeldurchmessern, dielektrischen Optionen und Präzisionsschnittstellen erhältlich. Spezialummantelungen sind für raucharme, halogenfreie (LSZH) und hochbelastete Anwendungen mit bis zu 200 MRad Gesamtdosis erhältlich.

Wir haben Muster in einer Vielzahl von Verbinder-Konfigurationen auf Lager. Zögern Sie nicht, HUBER+SUHNER bezüglich MINIBEND zu kontaktieren, der idealen Wahl für Ihren Bedarf an flachen HF-Verbindungen.

Über die Links am Ende dieser Seite, gelangen Sie an Infos, um mehr darüber zu erfahren.

 * - Die CT-Familie von Minibend-Kabeln verwendet geschäumte Fluorpolymer-Dielektrika, um eine überragende Phasen- und Temperaturstabilität für phasenkritische Anwendungen zu erzielen.

** - Anwendbar unmittelbar hinter dem Verbinder, bis zu 30 Biegezyklen ±90°

Um die vollständige Auswahlhilfe für die MINIBEND-Kabel-Assemblies anzusehen, klicken Sie bitte auf die Schaltfläche unten, um die Broschüre aufzurufen.
